쿼드런트 분석(Magic Quadrant) 차트 만들기

가트너에서 발행하는 시장분석 도형으로 유명한 쿼드런트 분석 차트를 만드는 방법을 소개합니다.

본 차트 작성은 클릭센스(Qlik Sense)의 맵 차트로 작성하는 방법입니다.

Map 차트를 이용한 Magic Quadrant 작성법

기본 맵 차트와 다양한 레이어를 활용하여 Magic Quadrant 차트가 가능합니다. 포함된 차트의 기본 맵 차트를 사용합니다. 이것은 또한 심볼에 대한 포인트 레이어와 그리드에 대한 영역 레이어를 사용하여 무한한 모습을 생성할 수 있습니다.

4 Quadrant 차트 생성

1.   자산 패널에서 맵 차트 생성

2.   맵 차트 속성 지정 (우측의 차트 속성 메뉴에서 작업)

ü 맵 설정 -> 기본 맵 -> 없음



ü 모양 -> 범례 -> 범례 표시 : 끄기

ü 프레젠테이션 -> 눈금 막대 : 끄기



1.   첫 번째 레이어 추가

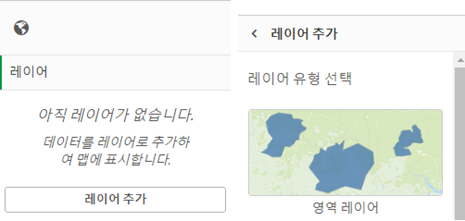

ü 레이어 -> 레이어 추가 : 영역 레이어



ü 영역 레이어 선택

ü 차원 -> 추가 -> 필드에 상수값 1

ü 위치 -> 위치 필드 : ='[[[0,0],[100,0],[100,100],[0,100]]]'



ü 색상 -> 단색 (색상 선택)

ü  옵션 -> 일반 -> 레이블표시 : 끄기, 선택 비활성화 : 체크



1.   4 Quadrant 표시를 위한 2번째 레이어 추가

ü 레이어 -> 레이어 추가 : 영역 레이어

ü 차원 -> 추가 -> 필드에 상수값 2

ü 위치 -> 위치 필드 : ='[[[0,0],[50,0],[50,50],[0,50]],[[50,50],[100,50],[100,100],[50,100]]]'

ü 색상 -> 단색 (1st 의 색상과 다른 색 지정

ü 옵션 -> 일반 -> 도구설명표시 : 체크해제, 레이블 표시 : 끄기, 선택 비활성화 : 체크



1.   16 Quadrant 표시를 위해서는 위의 1~3번 과정은 동일하며, 4개의 레이어를 추가합니다. 첫번째 레이어는 동일합니다. 위치 필드 및 색상만 다릅니다.

ü 2 번째 레이어 위치 필드 : ='[[[0,0],[25,0],[25,25],[0,25]],[[25,25],[50,25],[50,50],[25,50]]]'

ü 3 번째 레이어 위치 필드 : ='[[[50,0],[50,25],[75,25],[75,0]],[[75,25],[100,25],[100,50],[75,50]]]'

ü 4 번째 레이어 위치 필드 : ='[[[0,50],[25,50],[25,75],[0,75]],[[25,75],[25,100],[50,100],[50,75]]]'

ü 5 번째 레이어 위치 필드 : ='[[[50,50],[75,50],[75,75],[50,75]],[[75,75],[100,75],[100,100],[75,100]]]'



1.   포인트 추가

ü 레이어 -> 레이어 추가 : 포인트 레이어

ü 차원 -> 추가 -> 포인트4

ü 위치 -> 위도 및 경도 필드 체크

ü 위치 -> 위도 : 위도4, 경도 : 경도4

ü 색상 -> 단색 (1st 의 색상과 다른 색 지정

ü 옵션 -> 일반 -> 도구설명표시 : 체크해제, 레이블 표시 : 끄기, 선택 비활성화 : 체크



사용할 데이터는 로드편집기에서 다음과 같이 적재합니다.



For more information

https://qliksense.tistory.com/

https://blog.naver.com/about_qlik

qliker@kakao.com



예제 앱이 필요하신 분은 메일 주세요.

Magic Quardrant Chart.pdf

0.37MB
