조직도 시각화(조직도 차트) 작성방법

클릭센스에서 조직도를 시각화하는 방법을 설명합니다.

조직도 차트 작성방법

조직도를 사용하여 트리 구조를 가진 데이터로 조직 차트를 만들 수 있습니다. 트리를 확장 및 축소하여 계층을 탐색할 수 있습니다. 조직도는 시각화 번들에 포함되어 있습니다. (사용자 지정 개체 -> Qlik Visualization -> Org_Chart )

트리 구조를 정의하는 두 개의 차원이 포함된 데이터 집합을 사용해야 합니다.

• 첫 번째 차원은 노드의 ID여야 합니다. 기존 조직 차트에서 이 차원은 일반적으로 직원 ID입니다.
• 두 번째 차원은 부모 노드의 ID여야 합니다. 이 차원은 일반적으로 관리자의 직원 ID입니다.
• 두 번째 차원이 첫 번째 차원에 연결되어 트리 구조를 만듭니다.
• 이 값이 비어 있거나 존재하지 않는 노드를 가리키는 경우 노드는 트리 최상위의 루트 노드가 됩니다.





기본 데이터 구조

조직코드를 가지고 작성하겠습니다 조직코드(노드의 ID), 조직명, 상위조직코드(Parent ID) 가 기본 구조입니다. 상위조직코드는 반드시 조직코드로 존재해야 합니다.

첫 번째 조직 차트 작성

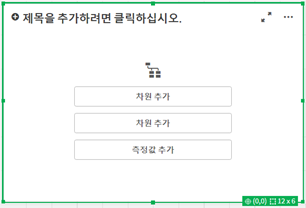

사용자 지정 개체 -> Qlik Visualization -> Org_Chart 를 드래그하여 시트에 놓습니다.

차원 1 : 조직코드 선택

차원 2 : 상위조직코드 선택

측정값은 선택하지 않아도 됩니다.

차원 1, 차원 2를 선택하면 차트가 작성되는데, 조직명이 보이지 않고 조직코드로 표시 됩니다.

오른쪽 속성창에서 차원 1의 조직코드에서 카드제목에 [조직명] 필드를 지정합니다.

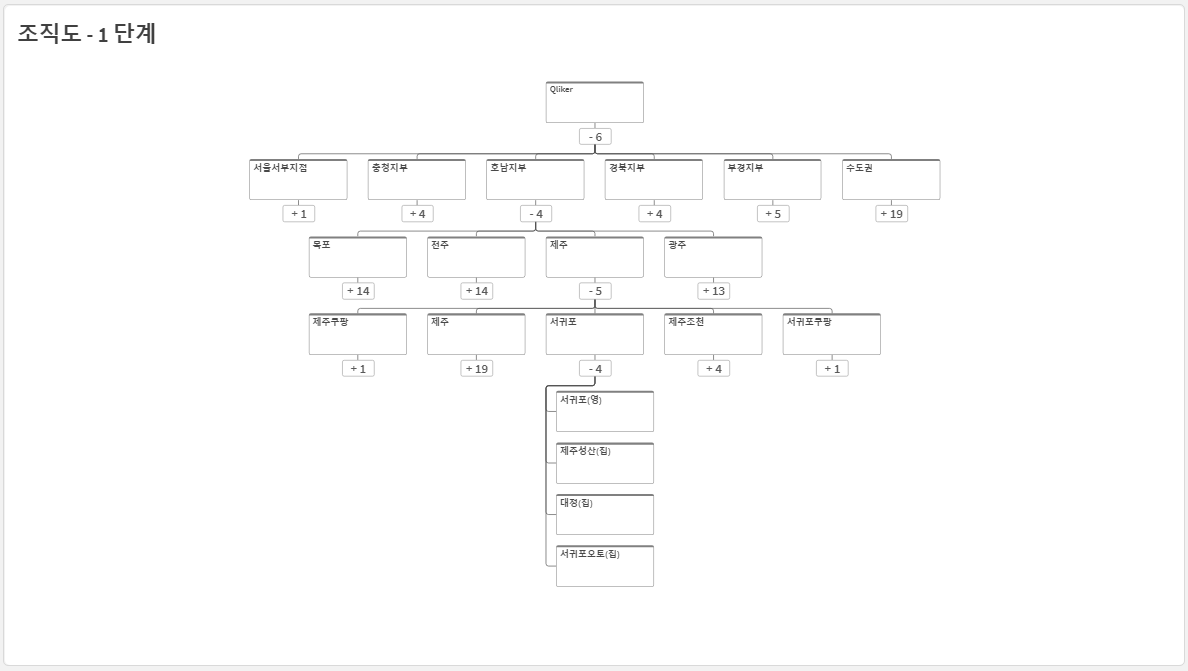

이제 조직도 차트는 조직명으로 표시됩니다.



각 조직하단에는 – 및 + 부호와 숫자가 표시됩니다. 숫자는 하위 조직의 수를 의미합니다. – 는 펼쳐짐을 의미하고, +는 펼칠 수 있음을 의미합니다.

차트의 사이즈를 조정하여 + 부분을 클릭하여 펼쳐짐을 보시고, 차트내에서 마우스로 차트를 이동 시킬 수 있으며, 힐업 및 힐다운하여 차트의 크기를 조정할 수 있습니다. 오른쪽 상단의 홈 아이콘을 클릭하면 최초의 차트 모습으로 보입니다.

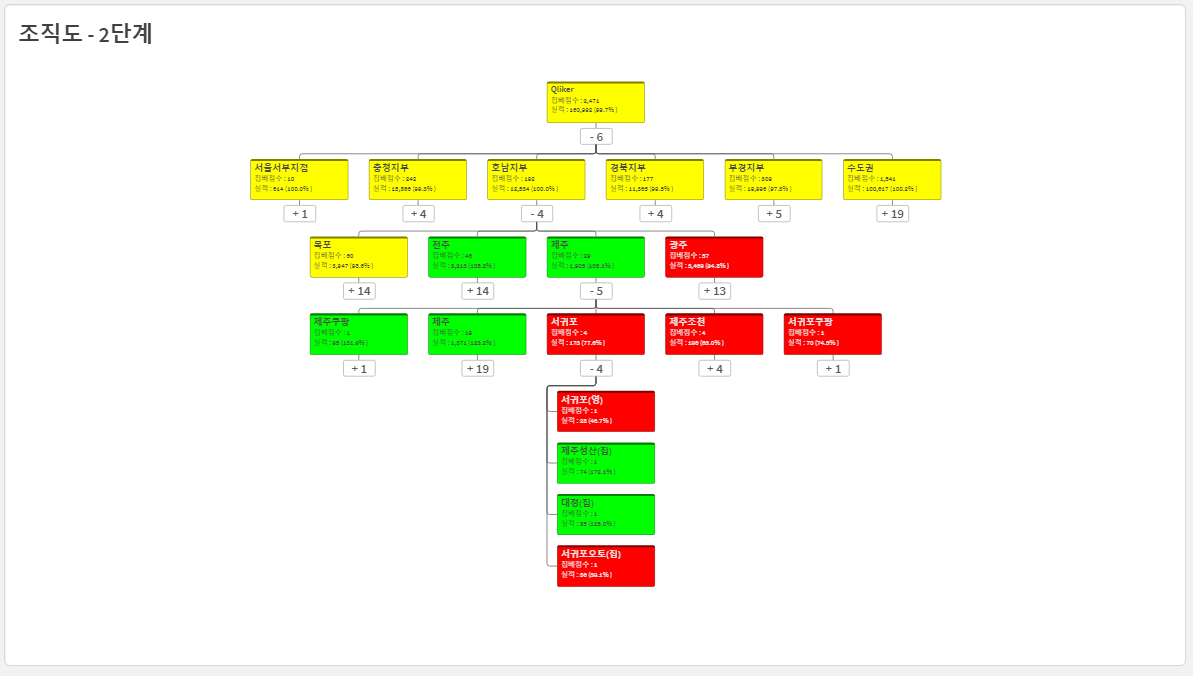

두 번째 조직차트 작성법



조직도 차트에는 속성들을 지정할 수 있습니다.



차원 1이 조직코드에서 카드 소제목, 카드설명, 카드 배경색에 다양한 수식을 지정할 수 있습니다.

카드 소제목 : ='집배점수 : ' & Num(Sum(집배점수), '#,##0')

카드 설명 : ='실적 : ' & Num(Sum(실적), '#,##0') & ' (' & Num(Sum(실적)/Sum(목표), '###0.#%') & ' )'

카드 배경색 : If (Sum(실적)/Sum(목표) > 1.05, LightGreen(), If (Sum(실적)/Sum(목표) > 0.95, Yellow(), LightRed() ))



세 번째 조직차트 작성법



Min, Max 값 및 색상에 대한 값을 변수로 선언하여 사용자가 선택하고 화면에서 입력하여 색상을 가변적으로 표시할 수 있습니다.  색상은 클릭센스의 색상함수, RGB형식 및 16진수 형식 모두 사용할 수 있습니다.

카드 배경색의 수식을 변수 값으로 바꾸면 세 번째 차트를 작성할 수 있습니다.

카드 배경색 : If (Sum(실적)/Sum(목표) > $(vMaxValue)/100 , $(vMaxColor) , If (Sum(실적)/Sum(목표) <  $(vMinValue)/100, $(vMinColor) , $(vMidColor) ))



변수 선언 및 변수에 대한 차트 지정방법은 본 글에서 생략합니다.
