시각화 - 다양한 차트 유형

난이도 : 고급

다음 내용들은 차세대 시각화 솔루션 클릭센스(Qlik Sense) 로 작성된 차트들입니다.

물론 기본적인 차트들은 다 제공되고, 일반적으로 자주 사용하지 않았던 기능들에 대한 소개입니다.



본 글에서 소개하는 차트는 클릭센스의 고유한 기능들로 작성된 차트입니다. 즉 확장(Extension)을 이용하지 않고 작성된 차트들 입니다.  이 글은 QlikWorld 2020 에 소개되었던 내용중 발췌하였습니다.



의회 다이어그램 (Parliament diagram)

헤이 사이클 모양으로 도트를 배치하는 시각화입니다. 의회 레이아웃을 시각화 하는 데 유용합니다.



한 가지 옵션은 맵과 포인트 레이어를 사용하고 당사자를 스포크와 함께 배치하는 것입니다. 이 예제에서 매 초마다 스포크에는 간격이 더 균일 해 지도록 오프셋이 있습니다.



좌측 필터에서 차원을 선택하면 좌석에 배치된 현황을 볼 수 있습니다.



트랙 라인이있는 분산형 (Scatter with trackline)

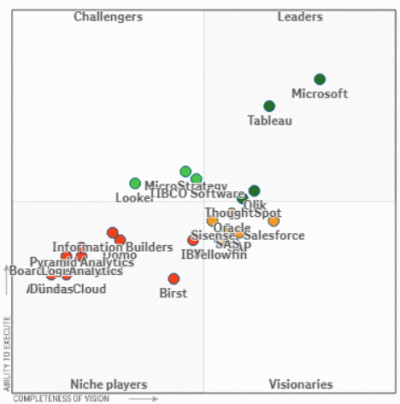

히스토리 트랙으로 분산 형 차트를 만드는 방법.





위 이지는 3 개와 화면만 캡쳐하였는데,  시간이 흐름에 따라 변화 모습을 보여주고 있습니다.



Meteogram

운석이라고도 하는 운석은 특정 위치에 대한 관찰 또는 예측 여부에 관계없이 시간과 관련하여 하나 이상의 기상 변수를 그래픽으로 표현한 것입니다.





기본적인 라이차트가 아니고, 차트에 이미지를 표현한 예제 입니다.  맵 차트를 활용하여 작성된 예제 입니다.



나선형 (Spiral plot)

시계열 나선이라고도 합니다. 이 유형의 시각화는 나선형으로 시간 기반 데이터를 표시합니다. 그래프는 나선의 중심에서 시작하여 바깥쪽으로 진행됩니다.



위 차트도 맵 차트를 이용하여 작성한 사례 입니다.



Rank chart

순위 차트 또는 범프 차트는 시간에 따른 순위 변화를 시각화하는데 사용됩니다.

Slope graph

순위를 보여주는 범프 차트와 유사합니다. 기울기 차트는 정확히 두 개의 시점 값을 표시합니다. 1983 년 Edward Tufte가 처음 제작했습니다.





Timeline chart

타임 라인은 일련의 이벤트를 선형 시간 단위로 시간순으로 시각적으로 표시하는 차트 유형입니다.

또 다른 Time Line 차트.

위 차트는 Extension 을 사용하여 작성된 사례 입니다.



촛대 차트 (Candlestick chart)

촛대 차트는 1700 년대 일본에서 시작되었으며, 촛대는 시장의 하루 종일 고가, 저가, 종가를 보여줍니다.



Box Plot 차트를 이용하여 작성한 사례 입니다.





범위 영역 차트(Range chart)

범위 영역 차트는 데이터 포인트 당 두 개의 Y 값 (낮음 및 높음)을 표시하여 정보를 데이터 범위로 표시합니다. 두 줄처럼 보이며, 그 사이의 영역은 일반적으로 색상이나 패턴으로 채워집니다.





라인차트의 기본 기능에서 영역을 선택하고, 5 개의 측정값으로 표현한 사례 입니다.  (응용력이 뚸어나네요)



리지 라인 차트 (Ridgeline chart)

Ridgeline 플롯 (조이 플롯이라고도 함)은 여러 그룹에 대한 숫자 값의 분포를 보여줍니다. 분포는 히스토그램 또는 밀도 플롯을 사용하여 표현할 수 있으며 모두 동일한 수평 스케일로 정렬되고 약간 겹칩니다.



맵 차트의 Layer 개념으로 활용한 사례 입니다.  노력이 대단합니다.

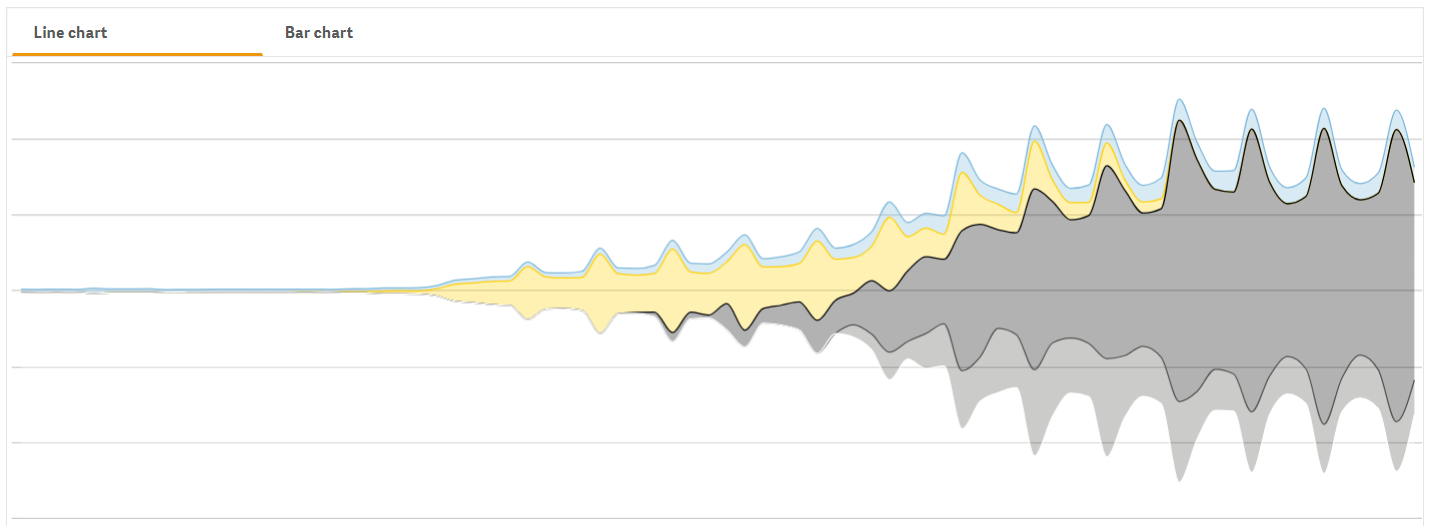

스트림 그래프(Stream Graph)

스트림 그래프 또는 스트림 그래프는 중심 축 주위로 이동하여 유기적 인 유동 형태를 만드는 스택 영역 그래프 유형입니다.





Chord diagram

맵 차트로 작성한 사례 입니다.



다음은 클릭센스의 Extension 으로 작성된 Defendence Wheel 차트 이미지 입니다.



Coxcomb chart



Race chart

시간이 지남에 따라 판매를 애니메이션합니다.



막대 차트 레이스 데이터 시각화는 시계열 데이터를 보여주는 재미있는 방법입니다.





색상 임계 값 (Color thresholds)

Qlik Sense는 다양한 색상 옵션을 제공합니다. 사전 정의 된 간격으로 측정하여 색상을 수행하는 예는 다음과 같습니다.

<-5%,-5% - <0%, 0% - <5%, >5%.

마스터 측정 조건부 색상이 가장 쉽고 제한을 설정하고 색상을 할당합니다.



Trellis 컨테이너의 고급 모드를 사용하는 방법.



Tooltip table 의 활용

방사형 막대 차트(Radial bar charts)
