생산관리(부품관리-발주지원시스템) 시각화 사례

이번 사례는 장비를 구성하고 있는 품목의 사용기간을 분석하여 적시에 발주, 생산을 지원하는 시각화 사례를 설명합니다.

본 자료의 샘플은 육국종합정비창의 항공기정비단에 필요한 품목을 사용합니다.

각 장비별 품목들의 사용연한이 있는데, 사용시작일, 실제 사용기간, 남은 기간을 비교하여 시각화로 표현하여 적시에 발주.생산 계획을 수립에 도움을 주는 시스템입니다.



육군 종합정비창은 1975년에 차량 재생창과 종합 폐품수집소를 제외한 6개 기지창을 통합해 부산에서 창설됐으며, 1982년에 기능화 지원체제에 의해 1정비창으로 개편됐다가 지난 1996년 2정비창과 중앙수집대를 통합해 현 위치인 경남 창원으로 이전하면서 재창설 되었습니다.

이후 2008년 7월 1일부로 항공기 정비단과 특수무기 정비단을 통합함으로써 세계 최고의 정비지원 시스템을 갖춘 육군 종합정비창으로 재탄생해 오늘에 이르고 있습니다.

 육군 종합정비창은 앞으로도 전투부대의 전승 보장을 위한 정비지원태세 확립에 최선의 노력을 기울이며, 야전부대가 전투임무에 전념할 수 있도록 언제든지 완벽한 전군 정비지원을 뒷받침하기 위해 만반의 태세를 갖추고 있었습니다. 육군 종합정비창 넘버 원!!

출처: https://armynuri.tistory.com/1477 [육군 블로그 아미누리]



데이터의 구조는 다음과 같이 구성되어 있다.





시각화 화면은 총 품목수 와 표준운용시간 대비 사용초과 품목, 사용가능기간이 5년 미만, 10년 미만, 10년이상으로 분류하였고, 각 장비별로 사용가능구분별로 품목수 현황을 조회한다.

파이차트에서 사용초과를 선택하면 각 장비별로 사용초과 품목을 조회한다.



다음 시트로 이동하면 사용가능구분별, 품목별 상세현황을 조회한다.





하단의 막대 차트에서 특정 장비를 선택하면 해당 장비의 품목 현황을 상세하게 조회하게 된다.





좌측의 차트는 2 개차원에 대한 누적 차트이며 쉽게 작성할 수 있다.



이번 글의 핵심 주제는 우측의 차트를 생성하는 방법이다.

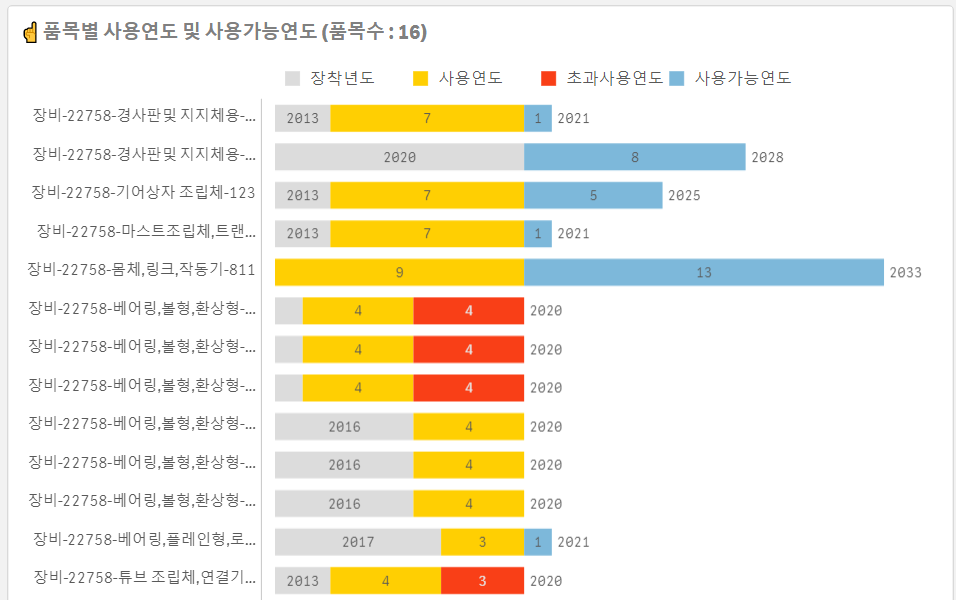

위 차트는 1 개의 차원에 4개의 측정값을 이용하여 누적막대로 표현하였다.

즉 폼목의 장착년도, 품목의 사용연도, 초과사용연도, 사용가능연도 및 부품발주년도를 오늘 기준으로 표현하였다.

실제 품목이 사용한 연도는 사용연도+초과사용연도가 될 것이다.



위 차트를 생성하기 위해서는 간트차트를 생성하는 방법을 적용하였다. 자세한 설명은 다음 글을 참조하세요.

https://blog.naver.com/about_qlik/221568428302

[클릭센스 개발팁] Gannt Chart 작성방법
